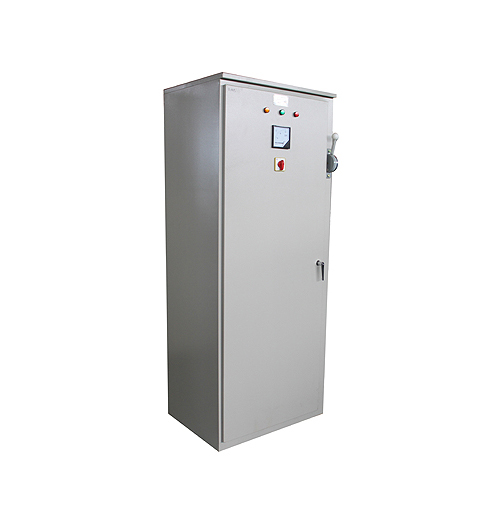

一、產品概述：

　　XL-21系列動力配電箱適用于發電廠、變電站、石油、化工、冶金、機械等工礦企業和高層建筑的低壓配電系統，作為動力、配電、電動機、控制中心等電能轉換、分配與控制。XL-21動力配電箱分為兩種型式，箱體高度1700mm和1800mm的為普通型（P型），箱體獨立安裝，根據要求頂部可開進出線孔；箱體高度1900mm的為帶頂母　線型（M型），箱頂裝有可拆卸的蓋板，方便母線安裝和拆卸。

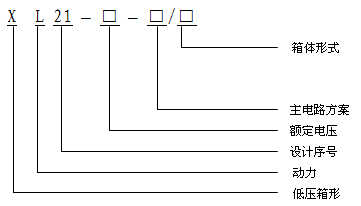

　　產品型號及含義

　　二、結構特點：

　　1. 根據系統容量和開關大小，柜體寬度有600、700、800、1000mm四種，柜體深度有 350mm 400mm兩種，箱體高度有1600、1700、1800、三種。

　　2. 產品由一個封閉的柜體構成，母線采用TMY硬銅排，水平母線置于柜頂部。

　　3. 開關柜的保護電路由PE母排和導電的金屬構件構成，N排置于柜底前部。

　　4. 柜主構架采用角鋼、冷扎板焊接而成。

　　5. 采用噴塑作為表面防護涂層。

　　三、主要技術參數 ：

　　符合標準：IEC439、GB7251.1-1997、JB／T9661-1999

　　額定電壓：AC400V

　　額定絕緣電壓：660V

　　額定電流：630A

　　額定短時耐受電流：30kA

　　外殼防護等級：IP30
